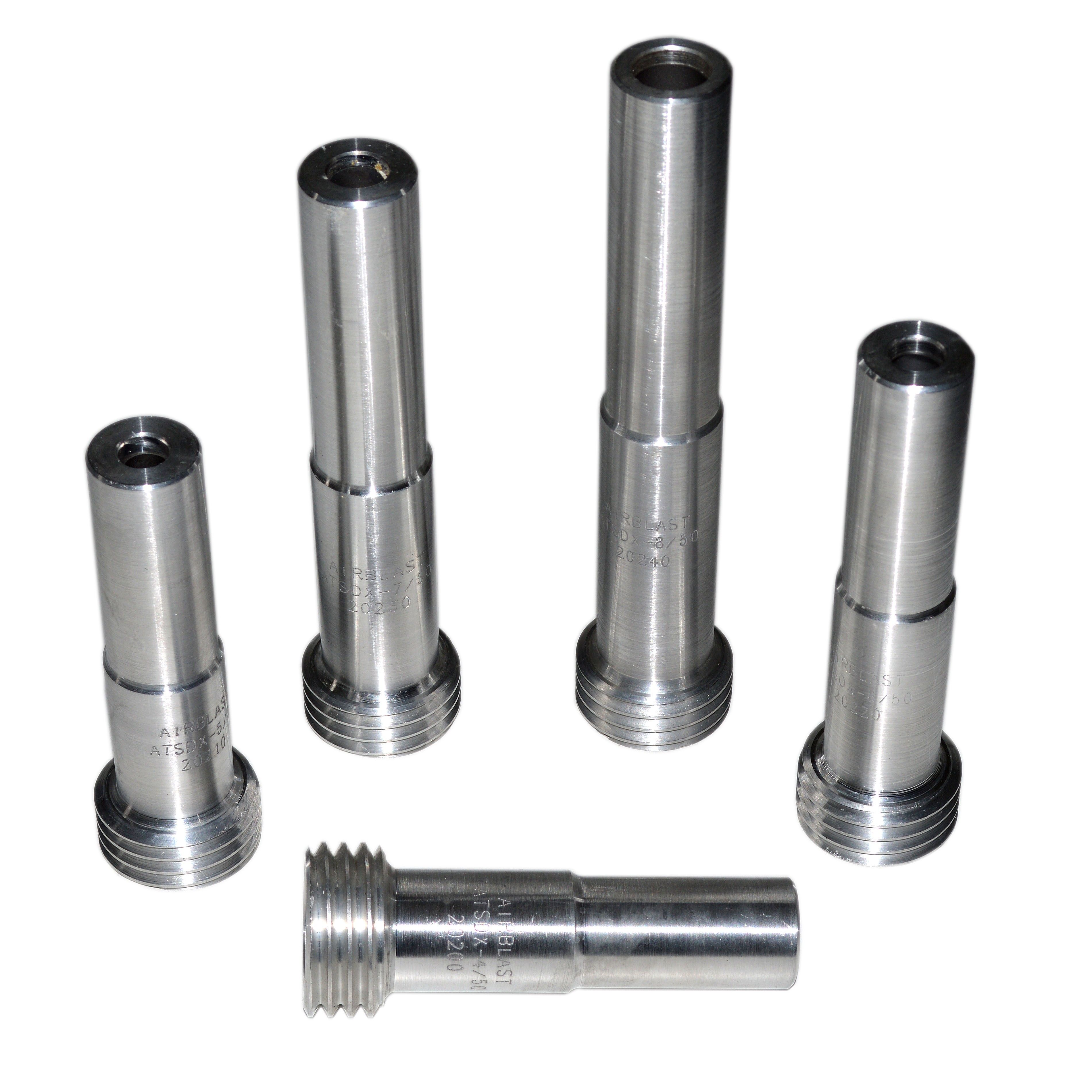

Dlhé volfrám - karbidové trysky Airblast ATSD
Airblast ATSD sú dlhé volfrám - karbidové trysky s hliníkovým plášťom pre štandardné tryskanie.
Technická špecifikácia
Trysky ATSD (X) | Vnútorný Ø | Dĺžka | Vstupný Ø trysky |
ATSD – 3 TC tryska s jemným alebo hrubým závitom | 4,8 mm | 135 mm | 25 mm |
ATSD – 4 TC tryska s jemným alebo hrubým závitom | 6,4 mm | 135 mm | 25 mm |
ATSD – 5 TC tryska s jemným alebo hrubým závitom | 8,0 mm | 145 mm | 25 mm |
ATSD – 6 TC tryska s jemným alebo hrubým závitom | 9,5 mm | 170 mm | 25 mm |
ATSD – 7 TC tryska s jemným alebo hrubým závitom | 11,0 mm | 200 mm | 25 mm |
ATSD – 8 TC tryska s jemným alebo hrubým závitom | 13,0 mm | 230 mm | 25 mm |
ATSDX – 4 TC tryska s jemným alebo hrubým závitom | 6,4 mm | 135 mm | 32 mm |
ATSDX – 5 TC tryska s jemným alebo hrubým závitom | 8,0 mm | 145 mm | 32 mm |
ATSDX – 6 TC tryska s jemným alebo hrubým závitom | 9,5 mm | 170 mm | 32 mm |
ATSDX – 7 TC tryska s jemným alebo hrubým závitom | 11,0 mm | 200 mm | 32 mm |
ATSDX – 8 TC tryska s jemným alebo hrubým závitom | 13,0 mm | 230 mm | 32 mm |
ATSDX – 10 TC tryska s jemným alebo hrubým závitom | 16,0 mm | 230 mm | 32 mm |
ATSDX – 12 TC tryska s jemným alebo hrubým závitom | 19,0 mm | 230 mm | 32 mm |
Štandardná veľkosť závitu trysky je 50 mm, ktorá sa značí /50 v objednávacom čísle. Bez tohto označenia má tryska jemný závit 41 mm.
